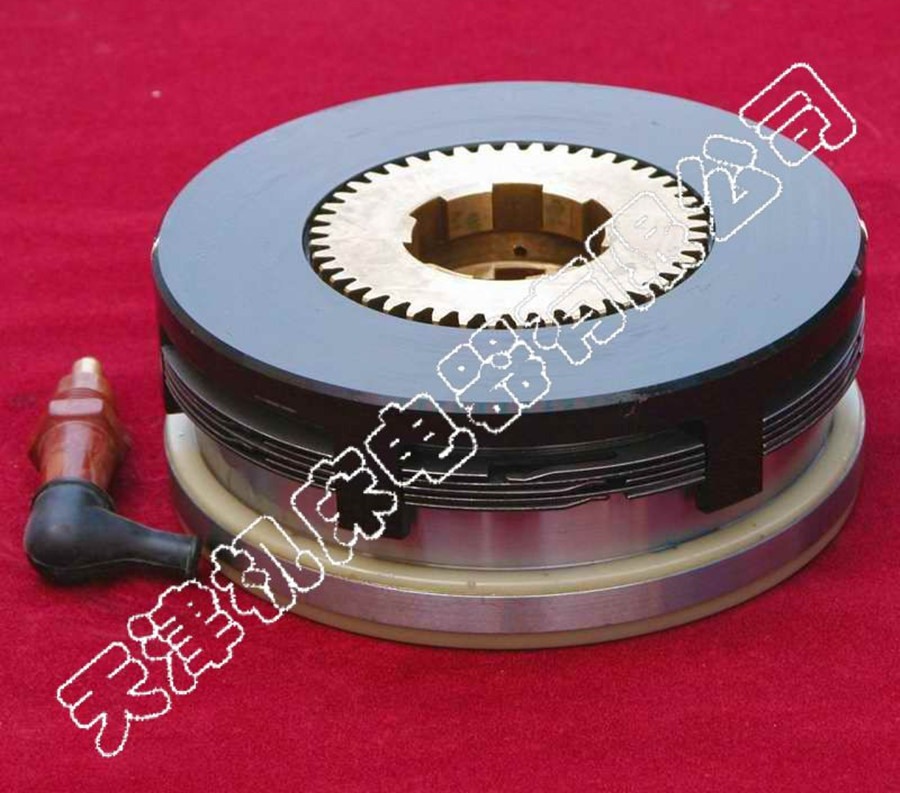

DLM5-100A湿式多片电磁离合器

查看会员价
　产品规格：DLM5-100A
额定动力矩：1000 N.m
　轴孔尺寸：70 mm
　产品重量：23.2 KG

购买数量:

详细信息

商品说明

一、主要用途：DLM5系列为有滑环式湿式多片电磁离合器，需在有润滑的条件下工作，摩擦片损失小，使用寿命长。径向尺寸小、力矩大、可广泛用于机床、轧钢、冶金采矿、金属压延、搬运、船舶渔业等设备的机械传动系统中，起到离合、换向、变速等作用。

二、工作条件：海拔高度不超过2000米；周围空气温度为-5°C～+40°C；周围介质中无爆炸危险且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；离合器线圈的供电电压波动不超过+5%和-15%的额定电压；摩擦片间需要有润滑油。

三、安装：离合器安装前应清洗干净；安装是应轴向固定，如分轴安装应保持同轴度为9级；离合器工作时应向摩擦片供油，在高速运转和高频工作时，应采取轴心供油法；离合器润滑油应清洁，否则会影响其使用可靠性。

DLM5系列主要性能参数Main Technical Data

产品系列 series	规格 size	额定动力矩 N.m	额定静力矩 N.m	空载力矩 (≤) N.m	接通时间 (≤) S	断开时间 ( ≤ )S	额定电压 DCV	线圈消耗功率 (20℃) W	允许最高转速 r/min	重量 kg	供油流量 L/min
DLM5	1.2	12	20	0.39	0.28	0.09	24	10	3500	1.3	0.2
	2.5	25	40	0.4	0.3	0.09	24	17	3500	1.8	0.25
	5	50	80	0.9	0.32	0.1	24	17	3000	2.9	0.4
	10	100	160	1.8	0.35	0.14	24	19	3000	4.3	0.65
	16	160	250	2.4	0.37	0.14	24	26	2500	5.8	0.65
	25	250	400	3.5	0.4	0.18	24	39	2200	7.7	1
	40	400	630	5.6	0.42	0.2	24	45	2000	12.2	1
	63	630	1000	9	0.45	0.25	24	66	1800	16.2	1.2
	100	1000	1600	15	0.65	0.35	24	81	1600	23.2	1.2
	160	1600	2500	24	0.9	0.45	24	87	1600	31.7	1.5
	250	2500	4000	37.5	1.2	0.6	24	100	1200	47.1	2
	400	4000	6300	60	1.5	0.8	24	134	1000	100.9	3

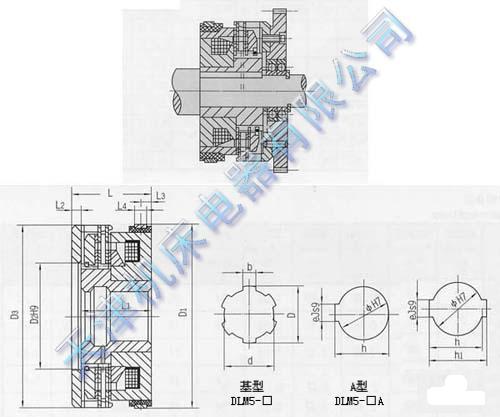

安装示意图及总装图/Diagrammatic Sketch of Installation：

DLM5系列主要性能参数Main Technical Data

规格 size	径向尺寸Radial Demensions										轴向尺寸Axial Demensions					电刷型号 Brush
规格 size	D1	D2	D3	D	d	b	φ	e	H	h1	L	L1	L2	L3	L4	电刷型号 Brush
1.2	86	50	86	20	17	6	20	6	22.8	-	43.5	38	5.5	5	7	DS-002
2.5	96	56	96	25	21	5	25	8	28.3	-	48.5	43	5.5	7	7	DS-002
5	113	65	113	30	26	6	30	8	33.3	-	55.5	50	5.5	7	8	DS-001
10	133	75	133	40	35	10	40	12	43.3	-	61	54.5	6.5	8	10
16	145	85	145	45	40	12	45	14	48.8	-	63.5	57	6.5	8	10
25	166	95	166	50	45	12	50	14	53.8	-	72	64.5	7.5	10	10
40	192	120	192	60	54	14	60	18	64.4	-	82.5	74.5	8	10	10
63	212	125	212	70	62	16	70	20	74.9	-	91.5	82	9.5	12	10
100	235	150	235	-	-	-	70	20	74.9	-	105	96	10	15	10
160	270	180	270	-	-	-	100	28	106.4	-	118	104	14	15	10
250	310	220	310	-	-	-	110	28	116.4	122.8	130	116	14	10	12
400	415	235	415	-	-	-	120	32	127.4	134.8	150	132	18	10	12
1.2C	94	50	86	30	26	8	-	-	-	-	56	50.5	5.5	19	10
5C	116	65	113	40	35	10	-	-	-	-	59.5	54	5.5	19	10
10C	142	85	133	50	45	12	-	-	-	-	64.5	58	6.5	19	10
25C	176	105	166	65	58	16	-	-	-	-	81	73.5	7.5	21	10

更多产品详情请咨询我们的技术人员，我公司技术部电话022-24985321。
