DLM3-25湿式多片电磁离合器

查看会员价
　产品规格：DLM3-25
额定动力矩：250 N.m
　轴孔尺寸：50 mm
　产品重量：8.2 KG

购买数量:

详细信息

商品说明

一、主要用途：DLM3系列为无滑环式湿式多片电磁离合器，需在有润滑的条件下工作，摩擦片损失小，使用寿命长。径向尺寸小、力矩大、可广泛用于机床、轧钢、冶金采矿、金属压延、搬运、船舶渔业等设备的机械传动系统中，起到离合、换向、变速等作用。

二、工作条件：海拔高度不超过2000米；周围空气温度为-5°C～+40°C；周围介质中无爆炸危险且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；离合器线圈的供电电压波动不超过+5%和-15%的额定电压；摩擦片间需要有润滑油。

三、安装：离合器安装前应清洗干净；安装是应轴向固定，如分轴安装应保持同轴度为9级；离合器工作时应向摩擦片供油，在高速运转和高频工作时，应采取轴心供油法；离合器润滑油应清洁，否则会影响其使用可靠性。

DLM3系列主要性能参数/Main Technical Data

产品系列 series	规格 size	额定动力矩 N.m	额定静力矩 N.m	空载力矩 (≤) N.m	接通时间 (≤) S	断开时间 ( ≤ )S	额定电压 DCV	线圈消耗功率 (20℃) W	允许最高转速 r/min	重量 kg	供油流量 L/min
DLM3	1.2	12	20	0.39	0.28	0.09	24	18	3500	1.6	0.2
	2.5	25	40	0.40	0.30	0.09	24	21	3500	2.3	0.25
	5	50	80	0.9	0.32	0.10	24	32	3000	3.4	0.40
	10	100	160	1.80	0.35	0.14	24	38	3000	5	0.65
	16	160	250	2.40	0.37	0.14	24	50	2500	6.2	0.65
	25	250	400	3.50	0.40	0.18	24	61	2200	8.2	1.0
	40	400	630	5.60	0.42	0.20	24	72	2000	14.3	1.0
	63	630	1000	9.00	0.45	0.25	24	83	1800	21	1.2

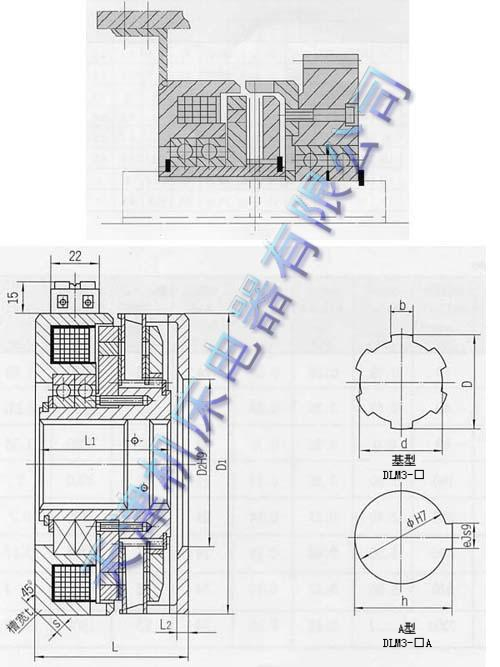

安装示意图及总装图/Diagrammatic Sketch of Installation：

外形与安装尺寸Over and Installation Dimensions

规格 size	径向尺寸 Radial Demensions								轴向尺寸 Axial Demensions
规格 size	D1	D2	D	d	b	φ	e	h	L	L1	L2	s	t
1.2	86	50	20	17	4X6	20	6	21.8	51	44.5	5.5	3.5	6
2.5	96	56	25	22	6	25	8	27.3	57	51.5	5.5	3.5	6
5	113	65	30	26	8	30	8	32.3	63	56	5	3.5	8
10	133	75	40	35	10	40	12	42.3	68	59	6.5	5.5	8
16	145	85	45	40	12	45	14	47.4	70	61.5	6.5	5.5	10
25	166	110	50	45	12	50	14	52.4	78.5	68	7.5	5.5	10
40	192	110	60	54	14	60	16	62.2	91	79.5	8	6	10
63	212	125	70	62	16	70	20	74.3	109	96.5	9.5	7	10

更多产品详情请咨询我们的技术人员，我公司技术部电话022-24985321。
