DLM0-2.5湿式多片电磁离合器

查看会员价
　产品规格：DLM0-.5
额定动力矩：12 N.m
　轴孔尺寸：30 mm
　产品重量：1.8 KG

购买数量:

湿式多片电磁离合器，分为有滑环和无滑环式，需在有润滑的条件下工作，摩擦片损失小，使用寿命长。径向尺寸小、力矩大、可广泛用于机床、轧钢、冶金采矿、金属压延、搬运、船舶渔业等设备的机械传动系统中，起到离合、换向、变速等作用。

详细信息

商品说明

一、主要用途：湿式多片电磁离合器，分为有滑环和无滑环式，需在有润滑的条件下工作，摩擦片损失小，使用寿命长。径向尺寸小、力矩大、可广泛用于机床、轧钢、冶金采矿、金属压延、搬运、船舶渔业等设备的机械传动系统中，起到离合、换向、变速等作用。

二、工作条件：海拔高度不超过2000米；周围空气温度为-5°C～+40°C；周围介质中无爆炸危险且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；离合器线圈的供电电压波动不超过+5%和-15%的额定电压；摩擦片间需要有润滑油。

三、安装：离合器安装前应清洗干净；安装是应轴向固定，如分轴安装应保持同轴度为9级；离合器工作时应向摩擦片供油，在高速运转和高频工作时，应采取轴心供油法；离合器润滑油应清洁，否则会影响其使用可靠性。

主要性能参数

产品系列series	规格 size	额定动力矩 N.m	额定静力矩 N.m	空载力矩 (≤) N.m	接通时间 (≤) S	断开时间 ( ≤ )S	额定电压 DCV	线圈消耗功率 (20℃) W	允许最高转速 r/min	重量 kg	供油流量 L/min
DLM0	2.5	12	25	0.4	0.28	0.10	24	13	3500	1.8	0.25
	6.3	50	100	1.0	0.32	0.10	24	19	3000	2.8	0.40
	16	100	200	2.0	0.35	0.15	24	23	3000	4.7	0.65
	40	250	500	5.0	0.40	0.20	24	51	2000	9.0	1.00

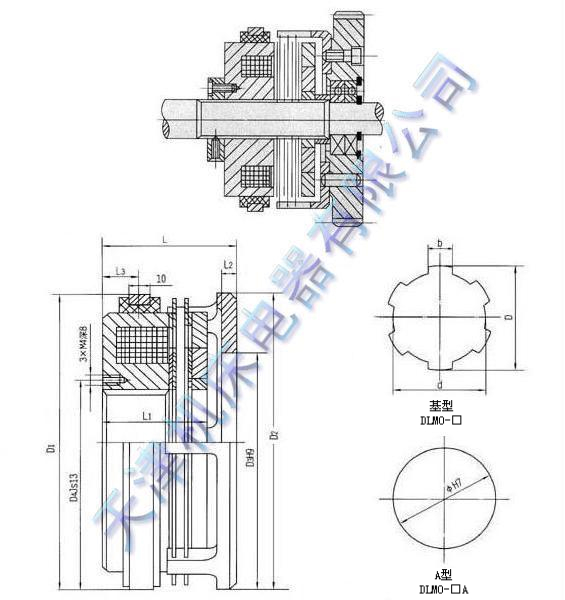

安装示意图及总装图

外形与安装尺寸

规格 size	径向尺寸 Radial Demensions								轴向尺寸 Axial Demensions					电刷型号 Brush
规格 size	D1	D2	D3	D4	Φ	D	d	b	L	L1	L2	L3	衔铁行程 Armature stroke, see page	电刷型号 Brush
2.5	94	92	50	42	30	30	26	8	56	46.6	5	18.5	2.2	DS-001
6.3	116	113	65	52	40	40	35	10	60	48.2	5	18.5	2.8
16	142	142	85	60	50	50	45	12	65	49.8	7.5	18.5	2.5
40	176	178	105	86	65	65	58	16	80	62	10	22	4

更多产品详情请咨询我们的技术人员，我公司技术部电话022-24985321。
